주문제작상품- 경량급 프로젝터 설치용 오토폴 브라켓 DST-230H[전용 타입]수직 수평 설치및 다양한 연출 가능 360도 회전(견적 할인)
판매가	286,000원
SNS
배송방식	일반배송
배송비	고정금액(선불) 15,000원
추가옵션	투명판 사이즈 선택 선택 190mm x 220mm ( +0원 추가) 240mm x 280mm ( +2,000원 추가) 260mm x 310mm ( +4,000원 추가) 200mm x 250mm(라운드형) ( +2,000원 추가) 230mm x 280mm(라운드형) ( +4,000원 추가) 250mm x 300mm(라운드형) ( +6,000원 추가) 폴의 색상 선택 기본 실버색 ( +0원 추가) 블랙으로 변경시 ( +49,000원 추가)

국내 최초로 AVdirect.co.kr에서만 판매하는   4kg이하 경량급 DLP프로젝터 설치용 오토폴 브라켓 DST-230H입니다

본 상품은 초소형 프로젝터용으로 프로젝터 무게는 최대 4KG까지 경랑급으로만 설치를 권장합니다

설치 할수 있는 높이는 최소 2030mm에서 2500mm까지 확장 가능합니다.

프로젝터 설치에 필요한 것은 모두 들어 있으므로 안심해 주십시오. 별도부속품을 구입해 주실 필요는 없습니다.
폴 설치가 제일인 매력은 천장인가 벽에 구멍을 뚫을 수 없는 케이스가 나옵니다. 그러한 이유로 프로젝터,스크린에 의한 홈시어터를 포기한 분도 많은 것이 아닙니까?
이 프로젝터 설치용 폴은, 단지 천장과 바닥을 떠받치는 것 뿐이므로, 천장, 바닥을 상처을 입히지 않습니다. 안심하고 프로젝터를 부착할 수 있습니다.

설치할수 있는 주요 모델

옵토마  HD65,HD25,HD25LV ,HD70 ,HD72i ,EP728 , EP720,EP706S

미쯔비시  LVP-HC1100 ,HC3000,HC3100,HC3800,HC4000

LG  RD-JT92, BN315 , AB110 , HS102G ,PF87K

엡손 EMP-1710 , EMP-X5 ,TW5200

NEC NP-60

산요 PLC-XU101

삼성 SP-P310MKM

벤큐 W100,MP511 Plus, MP721c,CP220 ,W1070,W1060,W1080ST,W1400

소니VPL-EX5

파나소닉PT-AE700E

등등...

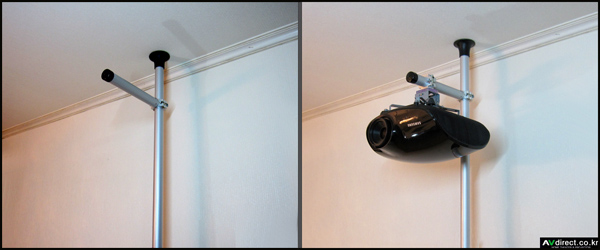

미쓰비시 HC4000 설치 이미지

 DREAM - SQUARE THEATER DST-230H

1. 천정, 벽에 구멍을 뚫지 않고 간단히 설치할수 있다.
2. 설치가 간단. (비싼 설치 공사비 불필요)
3. 이동도 간단. (공간의 활용성/차후 업그레이드시 위치 변경 가능)
4. 제품 높이(프로젝터/스크린/스피커/TV 높이)의 설정이 자유로운 것이 특징입니다.
5. 안방 극장를 누구나 손쉽게 만들 수 있는 새로운 미래형 라이프 스타일로 활용성이 매우 높다.

엡손EH-TW5350 프로젝터 설치한 이미지 참조

특히 벽에 구멍을 뚫고 싶지 않은 사람, 석고보드에서 설치가 어려운 사람, 전근이 많은 사람, 가끔  디스플레이 기기의 장소를 이동하고 싶은 사람, 회사의 회의실이나 오피스텔 ,고급맨션/아파트……등에는 매우 편리한 제품이라고 생각합니다.

프로젝터 설치시 기존에 방식은 천장에는 벽에 손상을 시켰지만 본 제품은 전혀 손상이 되지  않고 부착이 가능한 제품입니다

삼성 SP-S600B 설치이미지

견고한 설치가 가능하며 초보자도 간단하고 빠르게 설치할수 있습니다

구성품: 오토폴 1개, 높이 조절용 클램프 1개, 프로젝터를 매달기 위한 가로봉과 클램프 각각 1개,물방울 수평계1개,TDK 노이즈 필터 기타 각종 나사 볼트도 함께 발송됩니다

분리형 고강도 클램프는 폴에 부착시 간단하며 재질은 알미늄으로 만들어져 있어 내구성이 우수합니다

사용되는 폴은 35파이 입니다. L랜지로 설치가 용이하며 수갑형으로 매우 간단하게 장착이 가능합니다

 높이 조절이 자유롭게 장착이 가능하며 방향 또한 좌.우 어느쪽 이든 각도 조절이 가능합니다

색상을 블랙으로 선택시

분리형 고강도 클램프입니다

폴에 부착이 간단하며 재질은 알미늄으로 만들어져 있어 내구성이 우수합니다

사용되는 폴은 35파이입니다

클램프 DST-103B(Super Clamp)



파이프 직경이 35mm이상되는 것은 부착이 불가합니다

오토폴 중간에 연결해 잡아주는 클램프는 머신+ 수 작업으로 대량 생산이 아닌 1개씩 긴 시간을 통해서 장인정신의 신념으로 만들어 졌습니다.
avdirect제작한 오토폴 중간 클램프는 수년간의 시행착오와 발전을 거듭하여 일반적은 프라스틱 보다 견고한 재질로 만들게 되었습니다.
클램프는 측면에는 3개의 볼트와 나사가 서로 결합되어 조여줌으로써 폴를 더욱 견고하게 잡아줍니다.

360'회전 가능한 구조

알미늄 재질로 만들어진 파이프 가로봉 익스텐션 암은 기본 길이는 기본 290mm이며 자유로운 위치 선정이 가능합니다

230D 특징은 가로 연결봉에 끝단에 부착된 클램프는 각각 다른 프로젝터 사이즈에 맞게  육각랜지로 풀어서 봉 파이프를 따라서 길이 조정은 물론 각도 조절이 가능한 구조입니다 (가로봉 길이: 290mm/직경 35mm)

■ 브라켓 제품 설명 ■
○ 특 징 : 중대형프로젝터에서 소형프로젝터까지 설치가능하며 제품의 각종 구성물로 간단하고 손쉽게 조립을 하실수 있습니다. 특수 열처리 도장으로 통해 벗겨지지 않는 재질을 가지고 있습니다.

투명판에 연결되는 브라켓은 절대로 뒤틀리거나 꾸부러 지지 않는 구조로 만들어져  프로젝터 와의 설치 안정성과 견고성을 확보하였습니다

제품특징- 소형프로젝터(DLP,LCD) 및 중대형 프로젝터까지 설치가능
- 가정 천장설치시 인테리어 효과까지 고려한 디자인설계
- 대형 브라켓과는 달리 안정성과 심플함을 개선보완
- 상/하/좌/우 키스톤보정
- 프로젝터가 잡을 수 없는 사각지대 완벽셋팅가능
- 십자드라이버 사용으로 편리한 설치가 가능

오토폴과 연결되는 천장용 만능 브라켓/고급 소형 LCD,DLP겸용 홈시어터 작은 브라켓(최대 다리사이즈 대각선으로  31cmX31cm)좌,우 18도  자유로운 각도조절 가능한 구조, 차후 필요에 따라 천장용 브라켓으로 재사용 할수도 있습니다

본 상품은 고급형 브라켓 답게 브라켓 하단 4각에 양 측면에는 8개 볼트를 손으로 돌리거나 십자 드라이버로 돌려서 사용할수 있도록 되어 있습니다

AUTOPOLE SPIRIT LEVEL

오토폴이나 뷰브의 지름이 25mm에서 60mm 까지의 부착할수 있으니 부착후에 수평을 잡아주는데 도움을 주는 수평계입니다.

기포관 수평기는 기포의 위치가 표선 사이의 중앙에 왔을 때 수평·수직 비탈을 나타냅니다.

수평은 중력 방향에 대해 직각의 방향이다.
기포 관 수평기는 기포의 위치가 표선 사이의 중앙에 왔을 때 수평·수직 경사를 나타냅니다. 액체의 표면이 항상 수평으로 되려는 성질을 이용한 기포 관 수평기입니다.

폴 중앙쯤에 수갑처럼 간단히 부착후에 사용하시면 더욱 정확하고 편리하게 맞추실수 있습니다.

◈노이즈 필터 1개 증정!!

저희는 노이즈를 조금이나마 예방하고자 노이즈 감소필터를 사은품으로 드립니다
저희가 공급해 드리는 "노이즈 필터"를 장착하는 이유는 예민한 영상기기에 전자파장애를 최소화하며 LINE으로 타고들어오는 전류노이즈 감쇄효과있으므로 기기의 수명을 높일수 있도록한 제품입니다 노이즈 필터에도 여러 종류가 있지만 저희가 제공하는 되는 것은 기본적인 노이즈필터로 사용하시는 기기에 조금이라도 도움이 되고자 하는 바램으로 제공는 선물로 생각 해주시기를 바랍니다. 필터 장착시 기기 본체에 최대한 가깝게 장착하며 영상입력 케이블은 1가닥에 1개씩 전원케이블에  장착하시면 됩니다

일본 TDK 노이즈 필터!!(케이블 외경 6.1mm~9.2mm까지 부착가능)
프로젝터설치후 전원케이블등 깔끔한 마무리를 위한 고정용 클램프와 케이블 묶음용 타이(노끈)를 증정합니다 입력되는 여러케이블 처리또한 깔끔하게 설치하십시요

프로젝터용 오토폴 브라켓  설치방법
폴의 상단에 부착된 고무판은 미끄러지지 않는 구조로 되었습니다
또한 상단폴에 끼우는 고무판 안쪽에 부착된 강철 스프링은 폴을 세울때 있어 더욱 견고한 부착이 가능 하도록 도와 줍니다

폴의 새울때 혼자 설치 할수도 있으며 두명이 함께 할수도 있습니다
혼자서 폴을 세울 경우 프로젝터가 놓일 위치를 정학히 측정한 이후에 폴을 세워야 합니다
한손은 폴의 상단 부분을 천장쪽으로 강하게 밀면서 다른 한손은 연결 브라켓에 6각랜지로 단단히 조여줍니다
(상단폴은 가능한 천장쪽으로 강하게 밀어 올린 상태에서 6각랜지를 견고하게 조여줍니다/주의:연결 브랙킷의 틈새가 1 mm이하가 되지 않게 잡아 주세요.너무 힘것 조인다면 브랙킷이 갈라져 버릴 가능성이 있습니다.)

폴의 구조

투명판에 드릴로 구멍을 뚫어서 부착 나사와 새로기둥(알미늄)끼운다음 프로젝터를 메달아야 합니다주의:천장과 바닥이 약하다고 생각되는 경우에는 폴의 끝단에 상하의 플라스틱 부분에는 나사구멍을 2~3개정도 낸 다음 선반용 판자등을 단 후에, 나사 고정 해 주세요.

상단 폴 안쪽의 구조는 스프링에 들어 있어 폴의 견고함과 고무판은 미끄러짐을 예방합니다

또한 아래 사진과 같이 일반적인 폴 보다 휠씬 굵은 본 상품 우측(사진) 파이프 내경은 설치 안정성과 견고한 내구성을 확보하였습니다

본 상품은 AVdirect에서만 국내 최초로 판매하는 상품으로 프로젝터용 설치 설명서 또한 자체 제작해서 동봉해 보내드리고 있습니다

 ■프로젝터 투명판 부착 킷트 DST-190(190mm x 220mm)

30배 이상 견고한 초강력 재질로 구성

2,유리의 절반정도로 가볍고  변형이 뒤틀림이 없는 초강력 내구성

3,투명한 재질로 프로젝터 본체와 부착시 편리한 구조로 나사 위치 선정 확보

4,재질은 단단하면서도 드릴로 쉽게 구멍을 낼수 있어 작업의 편리성 확보

(투명판에 메달거나 올려 놓는 프로젝터 최대 무게는 4KG 까지만 권장합니다)

투명판 사이즈

투명판 사이즈 선택시 프로젝터 나사 구멍 위치와 프로젝터 사이즈와 투명판 사이즈 비교 측정후 가장 비슷한 사이즈로 구입하십시요.
A 투명판 사이즈 기본1 : 190mm x 220mm x 6mm
B 투명판 확장사이즈2 : 240mm x 280mm x 6mm
C 투명판 확장사이즈3 : 260mm x 310mm x 8mm
D 투명판 확장사이즈4 : 200mm x 250mm x 6mm(라운드형)
E 투명판 확장사이즈5 : 230mm x 280mm x 6mm(라운드형)
F 투명판 확장사이즈6 : 250mm x 300mm x 6mm(라운드형)

그외 투명판 확장사이즈 :아래로 투명판 별도 주문 가능 별도 주문 사이즈는 발송은 1~2일 늦어 질수도 있습니다.



아래 해당되는 프로젝터는 투명판에 볼트 구멍을 맞춤 가공해서 보내드릴수 있습니다

결재시 요구사항에 기재해 주십시요.

그래 그림과 같이 투명판과 브라켓 사이에는 또 하나의 작은 기둥을 삽입합니다.

이는 브라켓 조립시 볼트에 방해되지 않게 하기 위함입니다.

투명판과 브라켓 사이에 삽입되는 작은 기둥은 볼트 구멍이 방해 되지 않을때는 사용하지 않아도 됩니다.

(프로젝터 모델명을 요사항에 기재시 투명판에 나사 구멍을 뚫어서 보내드립니다)

오토폴에 설치한 옵토마 hd50 이미지 참조



오토폴에 수직으로 설치한 엡손 tw5350 이미지 참조

바닥으로 영상을 투사할수 있어서 미술관이나 이벤트 전시장에 활용 할수도 있습니다.

가로형 파이프를 확장한 경우 최대 1미터 이상도 주문 제작이 가능합니다.(별도문의/견적문의 게시판)









구입 전 참고 : 본 상품은 www.AVdirect.co.kr에서만 국내 최초 소량으로 특별 주문 제작 방식으로 판매하기 때문에 제품 발송까지는 2~3일 소요될 수도 있으며 제품 특성상 반품이나 교환은 불가하오니 신중한 구매 결정을 부탁드립니다

기타 설치에 궁금한 사항은 게시판나 전화를 주시면 친절 상담해 드리겠습니다
