    • 홈 > 봉 브라켓/스탠드

    상세보기
    별도문의 / 주문 제작상품/고급형 블랙 봉 브라켓 PB-200BS(전용 브라켓 타입/경사면 설치/고강도 투명판 모델별 나사 구멍 가공)
    판매가 188,000원
    SNS
    • 페이스북
    • 트위터
    • 이메일
    배송방식 일반배송
    배송비 주문금액별 차등
    (3,900원 ~ 3,900원)
    추가옵션
    • 구입하실 상품을 추가해주세요.
      총 상품 금액 : 상품 가격을 선택해주세요.
      장바구니 바로구매 관심상품

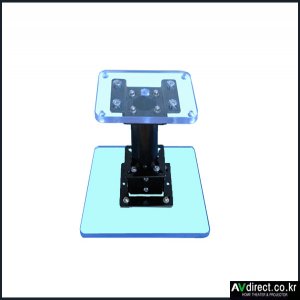

      고급형 블랙 봉 브라켓 PB-200BS(전용브라켓 타입)

      (전체높이를 200mm~)

      브라켓 하단에 투명판 타입으로 프로젝터 크기와 볼트 구멍 사이즈를 적당히 맞추어 결정합니다

      브라켓은 우수한 설치성과 전용 브라켓 타입으로 차별화된 디자인과 마감으로 안방 극장에서 요구되는 요소를 집약시킨 AVdirect만의 특화된 브라켓 입니다.아래 그림에서 프로젝터 나사 구멍 사이즈와 투명판 사이즈를 측정후 비슷한 적당한 투명판을 구입 하십시요.
      A 투명판 사이즈 기본1 : 190mm x 220mm x 6mm
      B 투명판 확장사이즈2 : 240mm x 280mm x 6mm
      C 투명판 확장사이즈3 : 260mm x 310mm x 8mm
      D 투명판 확장사이즈4 : 300mm x 340mm x 8mm
      E 투명판 확장사이즈5 : 200mm x 250mm x 6mm(라운드형)
      F 투명판 확장사이즈6 : 230mm x 280mm x 6mm(라운드형)
      G 투명판 확장사이즈7 : 250mm x 300mm x 6mm(라운드형)
      H 투명판 확장사이즈8 : 290mm x 360mm x 8mm(라운드형)
      I  투명판 확장사이즈9 : 320mm x 380mm x 8mm(라운드형)
      J 투명판 확장사이즈 :아래로 투명판 별도 주문 가능 별도 주문 사이즈는 발송은 1~2일 늦어 질수도 있습니다.
      그래 그림과 같이 투명판과 브라켓 사이에는 또 하나의 작은 기둥을 삽입합니다.
      이는 브라켓 조립시 볼트에 방해되지 않게 하기 위함입니다.
      투명판과 브라켓 사이에 삽입되는 작은 기둥은 볼트 구멍이 방해 되지 않을때는 사용하지 않아도 됩니다.



      투명판 사이즈는 프로젝터 크기와 프로젝터 볼트구멍간의 거리를 측정후 볼트 구멍안쪽으로 투명판으로 들어 올수 있도록 크지 않게 적당한 사이즈로 선택해 주십시요.









      본 상품은 기존에 스파이더식 브라켓 다리 형태에서  고강도 투명판을 이용한 새로운 타입에 브라켓입니다.
      나사구멍을 맞춤 가공해 설치하는 전용 브라켓 타입으로 프로젝터에 밑면에 나사구멍이 3점식만 있는 경우 다리를 서로 엇갈려 설치해서 불안하거나 흔들리는 경우가 있었지만 본 상품은 부착 볼트가 맞춤 조립되므로 안정적인 설치가 가능해 졌습니다.




      본 상품은 고급형 브라켓 답게 브라켓 하단 4각면 양 측면 모두 8개 볼트를 손으로 돌리거나 십자 드라이버로 돌려서 사용할수 있도록 되어 있습니다.
      상,하,좌,우 각도 조절용 볼트는 avdirect만에 차별화된 특수 주문 제작된 볼트 입니다.
      좁은 공간에서 설치시 손으로 돌려서 고정 시킬수 있서서 매우 용이합니다.
      또한 풀림방지로 되어 있어서 확실하게 채결 합니다.
      고급스러운 블랙 색상으로 홈용 모델에 적합합니다

      제품특징

      - 소형프로젝터(DLP,LCD) 및 중대형 프로젝터까지 설치가능
      - 가정에서 천장설치시 인테리어 효과까지 고려한 디자인설계
      - 대형 브라켓과는 달리 안정성과 심플함을 개선보완
      - 360'회전/상/하/좌/우 키스톤보정
      - 프로젝터가 잡을 수 없는 사각지대 완벽셋팅가능
      - 십자드라이버 사용으로 편리한 설치가 가능(업계 최초 설치 설명서 동봉)

      LG 프로젝터 CF151(투명판 기본 타입 190mm x 220mm )
      옵토마 HD803(투명판 3번 사이즈 260mm x 310mm)

      본 상품은 브라켓 다리 대신 고강도 투명판 타입으로 아래 프로젝터 모델에 한해서 볼트 구멍을 가공해 보내드립니다

      투명판 사이즈 또한 프로젝터 나사(볼트)구멍안에 들어오는 사이즈로 가공해 발송됩니다

      필요시 요구사항에 기재해 주십시요











      아래 해당되는 프로젝터는 투명판에 볼트 구멍을 맞춤 가공해서 보내드릴수 있습니다

      결재시 요구사항에 기재해 주십시요

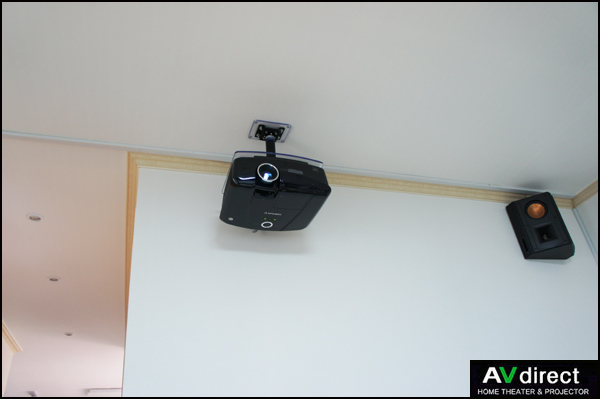

      조립 이미지 참조 엡손 tw9100w 투명판 확장사이즈6 : 290mm x 360mm x 8mm(라운드型)

      아래는 LG CF151로 투명판은 기본사이즈 A타입으로 사용합니다



      프로젝터 몸체 밑면에 보시면 제품마다 3~4개의 나사 구멍이 있으므로  맞추어서 뚫어서 사용합니다 프로젝터 회사마다 나사 구멍의 깊이가 약간씩 다를수가 있습니다 이때 이쑤시개를 이용해 간단히 측정해 보시고 그 깊이를 적당히  계산해 아래 사진을 참고해 평와샤,링와샤,고무링 와샤등을 볼트에 끼워서 투명판과 높이를 맞추시면 됩니다

      투명판 브라켓에 드릴로 구멍을 낸다음 부착나사를 프로젝터 몸체와 부착합니다



      프로젝터의 통풍과 투명판의 공간을 만들어 주고 수평을 만들기위한 새로 기둥 부착한 사진입니다

      프로젝터는 바닥에 놓고 사용할수도 있으므로 프로젝터를 새로기둥을 이용해 투명판 하단에 부착하는 방법은  프로젝터 통풍구에 공기유입은 전혀 방해가 되지 않습니다



      주문시 아래의 드릴 부품(기리)도 함께 동봉해 보내드립니다

      프로젝터 나사 구멍선정은  프로젝터 위에 올려 놓고 사인팬으로 나사 구멍을 표시한 다음  드릴로 구멍을 뚫는 순서로 이용할수 있습니다

      프로젝터 몸체와 연결해 조립해 부착하는 나사 볼트입니다  사이즈별 4가지와 투명판과 프로젝터 사이에 기둥 역활하는 알미늄 새로 기둥(고무링 와샤 2가지.평 와샤 .스프링 와샤 까지 포함되어 있습니다)

      LG AH-215 / AE700



      엡손 TW4000,4500 경우  볼트 구멍은 4개모두 몸체 끝단 모서리 부분에 위치해 있으므로 브라켓 조립시 투명판 사이즈는 4번째인  (340mmX300mm) D타입/G 투명판 확장사이즈7 : 290mm x 360mm x 8mm(라운드형)사이즈로 설치합니다

      소니HW10.15,20.30ES의 경우는 투명판 확장사이즈3 : 260mm x 310mm x 8mm/F 투명판 확장사이즈6 : 250mm x 300mm x 6/8mm(라운드형) 사용합니다.

      프로젝터를 사각 선반 상단에 올려 놓을 수도 있으며 투명판에 부착시 프로젝터 본체 부착나사 4가지 와 투명판과 프로젝터 사이에 기둥 역활하는 새로 기둥(고무링 와샤 2가지.스프링 와샤 .평 와샤 포함) 도 함께 제공해  드립니다

      프로젝터 마다 나사 구멍의 깊이는 각각 다르므로 이쑤시개를 이용해 그 깊이를 측정할수 있으며 투명판과 새로기둥 밑에 각종 와샤등으로 볼트이 길이와 높이를 상황에 맞게 잘 맞추어 조립 하십시요.특히 고무링 와샤는 8개가 제공되므로 부착 나사가 길다고 생각되시면 고무링 와샤를 프로젝터 몸체 밑부분과 투명판 윗 부분에 각각 끼워서 할용해 주십시요

      볼트와 새로 기둥 외에 함께 드리는 것으로는 크기별로 고무링와샤,링와샤 ,평와샤도 함께 제공합니다

      블랙칼라의 전용 브라켓 타입으로  볼트 구멍 별도 가공 제작해 드리는 상품입니다





      옵션상품

      천장쪽 투명판을 확장형으로 변경시 설치예(투명판 사이즈:195mmx150mmx8mm)

      본 상품 기본 사이즈165mm x 120mm 를 보다 크게하여 피스 구멍도 2개를 추가 접지면을 넓혔고 설치 안정성을 높혔습니다.

      본상품 구입시 설치에 필요한 어떠한 재질도 사용할수 있는 나무전용, 콘크리트 칼블럭 및 케이블 고정클립,노끈등 각종 피스제공합니다.

      미쯔비시 LVP-HC3800 의 볼트 구멍은 3개이며 브라켓 조립시 투명판 사이즈는 2번째(250mmX280mm) B타입으로 설치합니다







      구입 전 참고 : 본 상품은 www.AVdirect.co.kr에서만 국내 최초로 소량으로 특별 주문 제작 방식으로 판매하기 때문에 제품 발송까지는 2~3일 소요될 수도 있으며 제품 특성상 반품이나 교환은 불가하오니 신중한 구매 결정을 부탁드립니다

      기타 설치에 궁금한 사항은 게시판나 전화를 주시면 친절 상담해 드리겠습니다
      > 상품 상세정보
      상품 상세정보
      제조사 avdirect 원산지 한국
      브랜드 - 모델명 PB-200BS
