별도문의 / 주문 제작상품-전용 타입 고급형 슬라이딩 방식 타입 프로젝터 천장용 브라켓 PB-190SG(360도 회전/경사면 설치가능/모델별 나사 구멍)
판매가	138,000원
SNS
배송방식	일반배송
배송비	주문금액별 차등 (3,900원 ~ 3,900원)
주문옵션	(필수) 브라켓 색상 1,그래이 2,화이트
추가옵션	추가옵션 선택 확장사이즈B ( +3,000원 추가) 확장사이즈C ( +7,000원 추가) 확장사이즈D ( +11,000원 추가) 확장사이즈E(라운드형) ( +4,000원 추가) 확장사이즈F(라운드형) ( +7,000원 추가) 확장사이즈G(라운드형) ( +10,000원 추가) 확장사이즈H(라운드형) ( +14,000원 추가) 확장사이즈I(라운드형) ( +19,000원 추가) LED 조명 추가시 ( +58,000원 추가) LED조명 투명판 두께 10mm로 변경 ( +28,000원 추가) 천장쪽 투명판을 확장형으로 변경시 ( +6,000원 추가) 4K HU80K용 투명판 제작시 ( +25,000원 추가)

AVdirect에서  제작한

고급형 슬라이딩 방식 타입 프로젝터 천장용 브라켓  PB-190SG

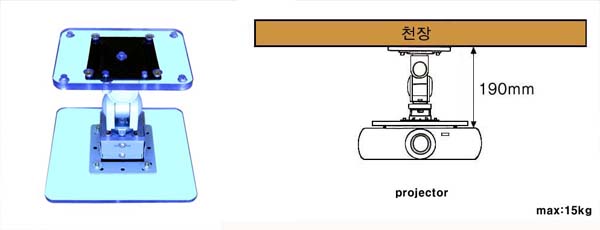

전체높이:19cm (자유로운 360' 회전 가능 / 상.하.좌.우 각도 조절 가능)

국내 최초 천장에  브라켓을 부착할 접지면이 대각선으로 기울어진 극한 상황에도 설치  가능한 브라켓입니다.

본 상품은  프로젝터 설치용으로는 고급형 브라켓으로 우수한 설치성과 전용 브라켓 타입으로 차별화된 디자인과 마감으로 안방 극장에서 요구되는 요소를 집약시킨 차별화된 AVdirect만에 특화된 전용 브라켓 입니다.

투명판 사이즈 선택시 프로젝터 나사 구멍 위치와 프로젝터 사이즈와 투명판 사이즈 비교 측정후 가장 비슷한 사이즈로 구입하십시요.
A 투명판 사이즈 기본1 : 190mm x 220mm x 6mm
B 투명판 확장사이즈2 : 240mm x 280mm x 6mm
C 투명판 확장사이즈3 : 260mm x 310mm x 8mm
D 투명판 확장사이즈4 : 300mm x 340mm x 8mm
E 투명판 확장사이즈5 : 200mm x 250mm x 6mm(라운드형)
F 투명판 확장사이즈6 : 230mm x 280mm x 6mm(라운드형)
G 투명판 확장사이즈7 : 250mm x 300mm x 6mm(라운드형)
H 투명판 확장사이즈8 : 290mm x 360mm x 8mm(라운드형)
I  투명판 확장사이즈9 : 320mm x 380mm x 8mm(라운드형)
J 투명판 확장사이즈 :아래로 투명판 별도 주문 가능 별도 주문 사이즈는 발송은 1~2일 늦어 질수도 있습니다.

그래 그림과 같이 투명판과 브라켓 사이에는 또 하나의 작은 기둥을 삽입합니다.

이는 브라켓 조립시 볼트에 방해되지 않게 하기 위함입니다.

투명판과 브라켓 사이에 삽입되는 작은 기둥은 볼트 구멍이 방해 되지 않을때는 사용하지 않아도 됩니다.

브라켓 특징

1,국내최초 360'회전 / 상,하 ,좌,우 각도및 급경사면 설치시 관절 조절 가능

2,국내최초로 차별화된 슬라이딩 방식 적용

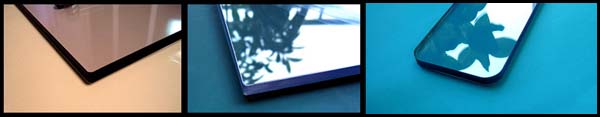

3,소형 프로젝터부터 대형까지 설치가 가능한 전용 브라켓 타입으로 고강도 투명판 채용

4,기존에 볼트 4개 맞추어 끼워야 했던 불편함에서 빠른 설치가 가능한 편리한 설치 구조

5,설치관련 각종 부속및 부품 제공: 석고보드용 토굴앙카,자천공 앙카,나무용 피스,TDK 노이즈필터,설치설명서,스페너,정리기,노끈등 제공합니다.

다락방 같은 설치 환경에 급 경사면 설치시

엡손 TW4500

D 투명판 확장사이즈4 : 300mm x 340mm x 8mm
G 투명판 확장사이즈7 : 290mm x 360mm x 8mm(라운드형)

엡손 TW3600
G 투명판 확장사이즈7 : 290mm x 360mm x 8mm(라운드형)



본 상품은 고급형 브라켓 답게 브라켓 하단 4각면 양 측면 모두 8개 볼트를 손으로 돌리거나 십자 드라이버로 돌려서 사용할수 있도록 되어 있습니다

상,하,좌,우 각도 조절용 볼트는 avdirect만에 차별화된 특수 주문 제작된 볼트 입니다

좁은 공간에서 설치시 손으로 돌려서 고정 시킬수 있서서 매우 용이합니다

또한 풀림방지로 되어 있어서 확실하게 채결 합니다

삼성 SP-A600

삼성 800B는 투명판 B타입 또는 C타입을 사용합니다

투명판과 프로젝터 사이에는 최소 1cm이상 띄어서 조립됩니다

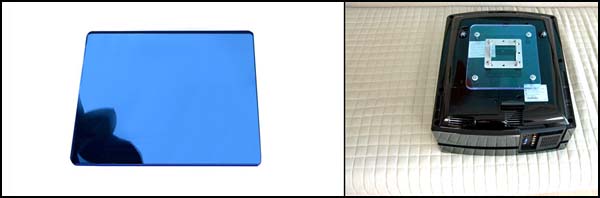

투명판 브라켓에 드릴로 구멍을 낸다음 부착나사를 프로젝터 몸체와 부착합니다

프로젝터의 통풍과 투명판의 공간을 만들어 주고 수평을 만들기위한 새로 기둥 부착한 사진입니다

프로젝터는 바닥에 놓고 사용할수도 있으므로 프로젝터를 새로기둥을 이용해 투명판 하단에 부착하는 방법은  프로젝터 통풍구에 공기유입은 전혀 방해가 되지 않습니다

주문시 아래의 드릴 부품(기리)도 함께 동봉해 보내드립니다

프로젝터 나사 구멍선정은  프로젝터 위에 올려 놓고 사인팬으로 나사 구멍을 표시한 다음  드릴로 구멍을 뚫는 순서로 이용할수 있습니다

자천공 앙카 4개 제공

프로젝터 몸체와 연결해 조립해 부착하는 나사 볼트입니다  사이즈별 4가지와 투명판과 프로젝터 사이에 기둥 역활하는 알미늄 새로 기둥(고무링 와샤 2가지.평 와샤 .스프링 와샤 까지 포함되어 있습니다)

LG AH-215 / AE700

토굴 앙카 제공(여유분 포함추가 제공)

본상품 구입시 설치에 필요한 어떠한 재질도 사용할수 있는 나무전용, 콘크리트 칼블럭 및 케이블 고정클립,노끈등 각종 피스제공합니다.

노이즈 필터 2개 제공

프로젝터를 사각 선반 상단에 올려 놓을 수도 있으며 투명판에 부착시 프로젝터 본체 부착나사 4가지 와 투명판과 프로젝터 사이에 기둥 역활하는 새로 기둥(고무링 와샤 2가지.스프링 와샤 .평 와샤 포함) 도 함께 제공해  드립니다

프로젝터 마다 나사 구멍의 깊이는 각각 다르므로 이쑤시개를 이용해 그 깊이를 측정할수 있으며 투명판과 새로기둥 밑에 각종 와샤등으로 볼트이 길이와 높이를 상황에 맞게 잘 맞추어 조립 하십시요.특히 고무링 와샤는 8개가 제공되므로 부착 나사가 길다고 생각되시면 고무링 와샤를 프로젝터 몸체 밑부분과 투명판 윗 부분에 각각 끼워서 할용해 주십시요

볼트와 새로 기둥 외에 함께 드리는 것으로는 크기별로 고무링와샤,링와샤 ,평와샤도 함께 제공합니다

노끈및 케이블고정용 클립 제공

미쯔비시 LVP-HC3800,HC4000 의 볼트 구멍은 3개이며 브라켓 조립시 투명판 사이즈는 2번째(250mmX280mm) B타입으로 설치합니다

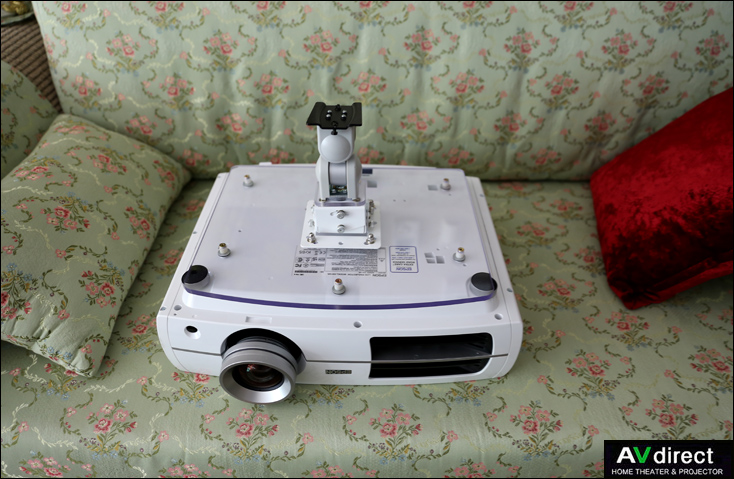

엡손 TW4000,4500 경우  볼트 구멍은 4개모두 몸체 끝단 모서리 부분에 위치해 있으므로 브라켓 조립시 투명판 사이즈는 4번째인  (340mmX300mm) D타입으로 설치합니다

엡손 TW3000,3500 경우  볼트 구멍은 4개모두 몸체 끝단 모서리 부분에 위치해 있으므로 브라켓 조립시 투명판 사이즈는 4번째인  (340mmX300mm) D타입으로 설치합니다

엡손 TW4500

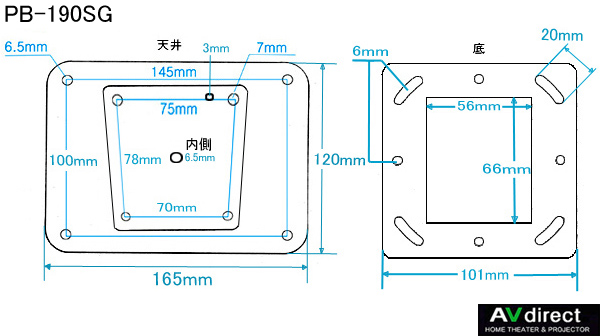

천장쪽 투명판을 확장형으로 변경시 설치예(투명판 사이즈:195mmx150mmx8mm)

본 상품 기본 사이즈165mm x 120mm 를 보다 크게하여 피스 구멍도 2개를 추가 접지면을 넓혔고 설치 안정성을 높혔습니다.

옵토마 HD65 설치시 투명판은 기본 사이즈

LG 프로젝터 AH215 (투명판 기본 타입 사용 190mm x 220mm)

삼성 풀HD 프로젝터 SP-A600B경우는 (투명판 사이즈 260mm x 310mm)

 사이즈를 사용합니다

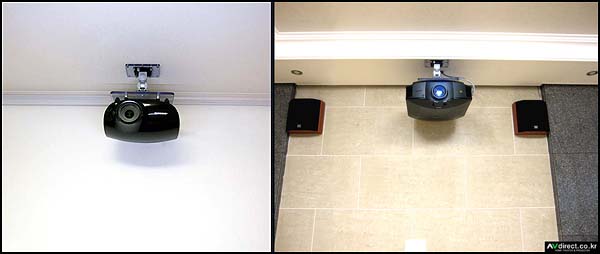

소니 프로젝터VPL-HW20은 볼트 구멍이 3개만 있으며 볼트 구멍은 대부분 앞쪽으로 모여 있는 관계로 일반적은 브라켓으로는 무게 중심이 맞지 않아 어느 한쪽으로 기울거나 흔들리거나 불안정 할수밖에 없지만 본상품 전용 브라켓은 정확한  무게 중심에 설치됨으로써 수평을 유지시켜 주어서 설치 안전성과 미관상 매우 깔끔한 설치가 가능합니다투명판 사이즈:B,C타입 또는 HC3800HC4000 타입중에서 모두 설치 가능합니다

소니 HW10,15,20.30ES

C 투명판 확장사이즈3 : 260mm x 310mm x 8mm

F 투명판 확장사이즈6 : 250mm x 300mm x 6/8mm(라운드형)

■옵션사항

 (Theater Lighting 안방극장 간접조명)

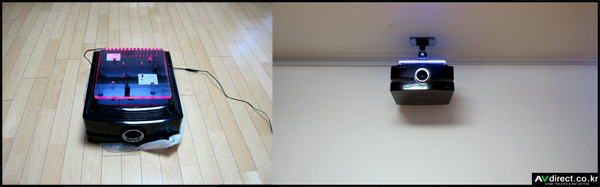

LED 조명:칼라 색상(1개 투명판으로 두가시 색상 효과를 낼수 있는):블루 / 녹색   선택가능 아래 사진에서 투명판의 LED조명을 추가 장착시 45,000원이 추가됩니다

거실에 한결 고급스러운 인테리어 효과와 은은한 간접조명을 연출해 줍니다

(LED조명 추가시 투명판은 조금 더 두까워 질수 있습니다)

전원은 DC12V 아답타를 연결해 부착된 3단 ON / OFF스위치를 이용해 사용합니다

*LED 릴레이 컨트롤를 이용한 색상별 변환하는 기능과 무선 리모콘 컨트롤은 별도로 추가됩니다(전화상담)

LG CF151

삼성 A600B

미쓰비시 HC5500/투명판 확장사이즈2 : 240mm x 280mm x 8mm

삼성a600b 확장사이즈3 : 260mm x 310mm x 8mm

엡손 tw3600

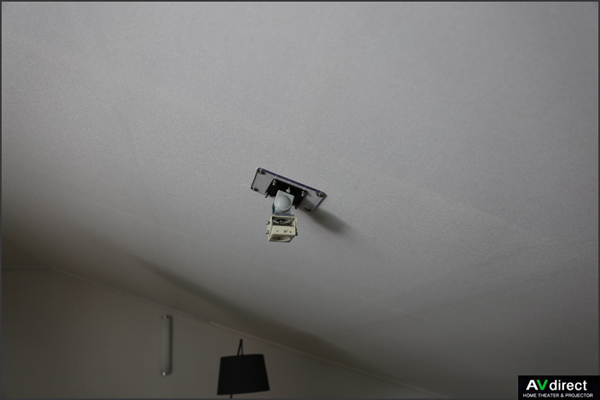

옥상층 경사면에 설치한 사례입니다

프로젝터와 스크린 설치용 관련 브라켓은 avdirect에서 직접 제작하여 설치해 드렸습니다.

경사 각도에 맞추어 각도를 꺽어 줌으로써 현장 맞춤 설치가 가능합니다.

구입 전 참고 : 본 상품은 www.AVdirect.co.kr에서만 국내 최초로 소량으로 특별 주문 제작 방식으로 판매하기 때문에 제품 발송까지는 2~3일 소요될 수도 있으며 제품 특성상 반품이나 교환은 불가하오니 신중한 구매 결정을 부탁드립니다

기타 설치에 궁금한 사항은 게시판나 전화를 주시면 친절 상담해 드리겠습니다
